세탁기 모터

세탁기 모터

TOP LOAD 세탁기 구동시스템 비교
AC 전자동모터, DD 모터, SDM CLUTCH 시스템 비교표
구분 AC 전자동모터 DD 모터 SDM CLUTCH 시스템 비고
모터타입 AC 전자동모터 DD 모터 SDM CLUTCH 시스템

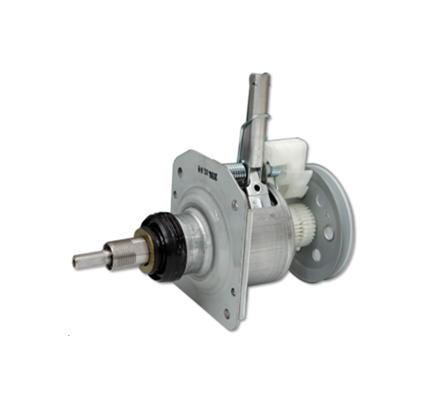

CLUTCH AC 클러치 N/A SDM 클러치 클러치 기어비율 = 5.33:1

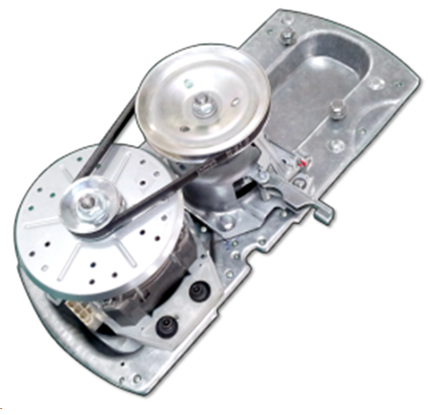

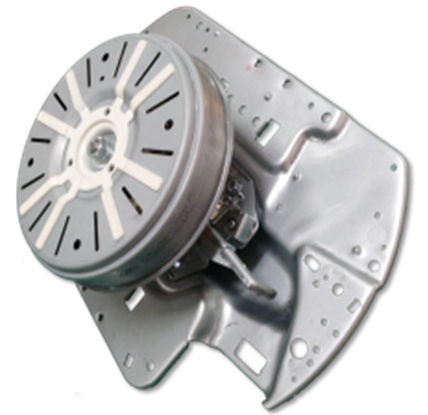

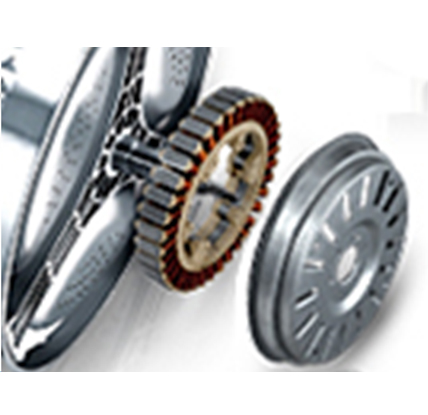

모듈 ASSY AC 모듈 ASSY DD 모듈 ASSY SDM 모듈 ASSY

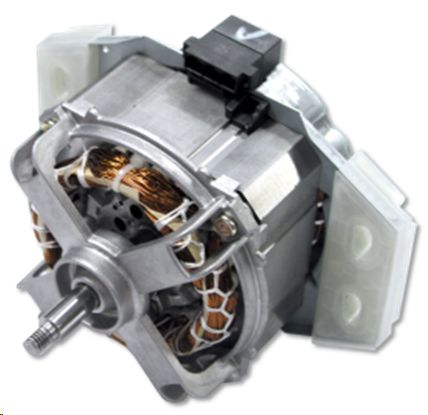

AC 전자동모터
효율 사양
세탁 시 탈수 시 세탁행정 토크(N.m) 출력(W) 소음(dB)
37.3% 59.5% WASH 1.8 285 55
SPIN 0.6 132.76

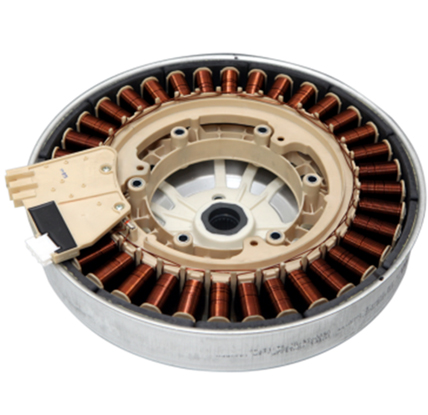

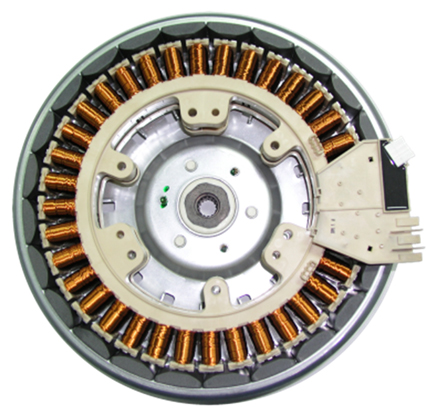

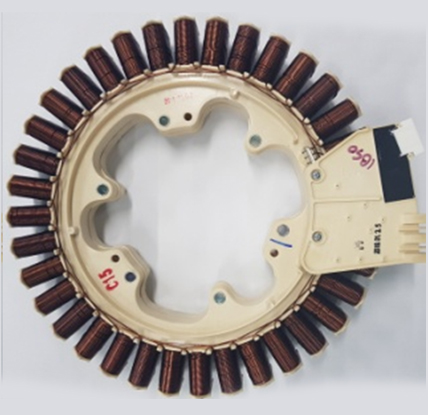

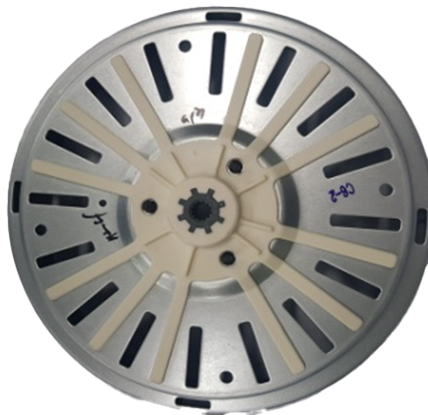

DD 모터
효율 사양
세탁 시 탈수 시 세탁행정 토크(N.m) 출력(W) 소음(dB)
45% 80% WASH 19.2 92.4 50
SPIN 3.02 303

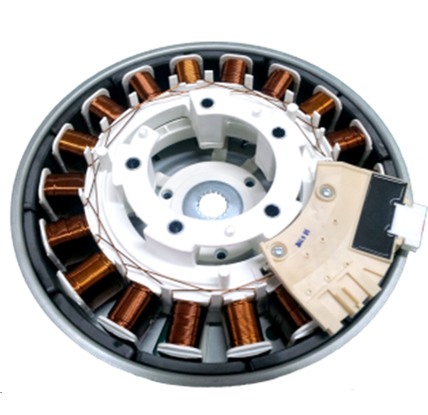

SDM CLUTCH 시스템
효율 사양
세탁 시 탈수 시 세탁행정 토크(N.m) 출력(W) 소음(dB)
79% 80.0% WASH 4 268.1 48
SPIN 4 289

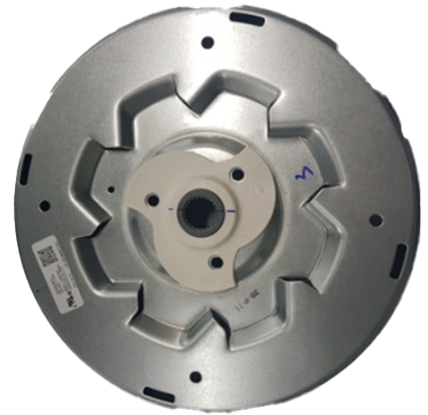

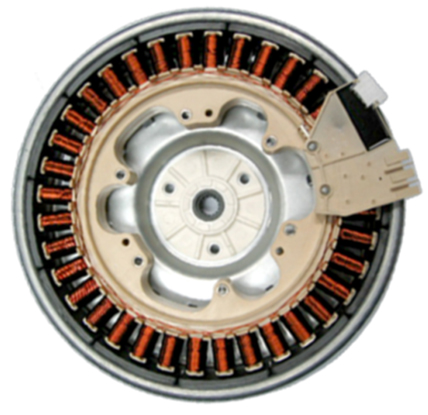

세탁기용 DD모터 핵심기술 특허등록: PT090145KR
AC 전자동모터, DD 모터, SDM CLUTCH 시스템 비교표
구분 1세대 DD (’03년) 2세대 DD (’06년) 3세대 DD (’09년) 3.5세대 DD (’18년)

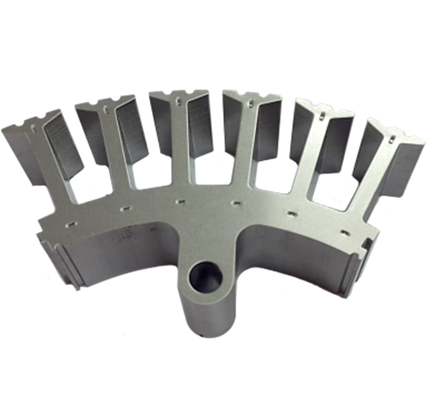

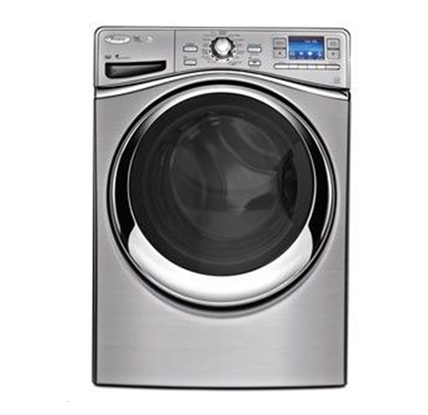

드럼 세탁기용 DD모터 Scrap 50% 절감으로 재료비 혁신
전자동 세탁기용 단종, A/S공급 단종, A/S공급 양산중 양산중
1세대 DD (’03년)
사양
모델명 코어크기/분할 슬롯/극수 Wire 비고
POM Φ250, 6-Spilt Core 36/24, Sensor Cu
2세대 DD (’06년)
사양
모델명 코어크기/분할 슬롯/극수 Wire 비고
DON Φ258, 4-Spilt Core 36/48, Sensor Cu
3세대 DD (’09년)
사양
모델명 코어크기/분할 슬롯/극수 Wire 비고

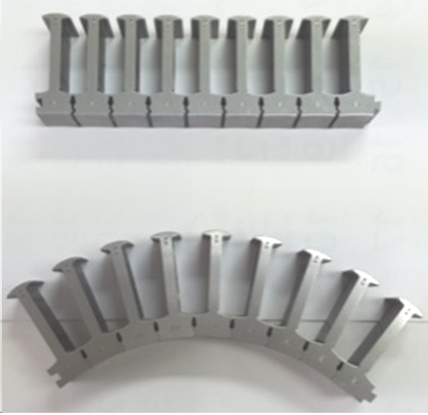

COM Φ273, 4-Spilt Core 36/48, Sensor Al
3.5세대 DD (’18년)
사양
모델명 코어크기/분할 슬롯/극수 Wire 비고
A1 Φ273, 4-Spilt Core 36/48, Sensorless Al

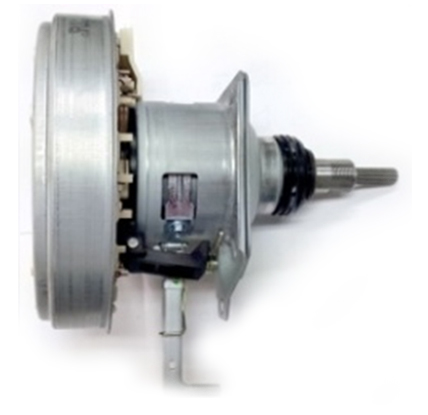

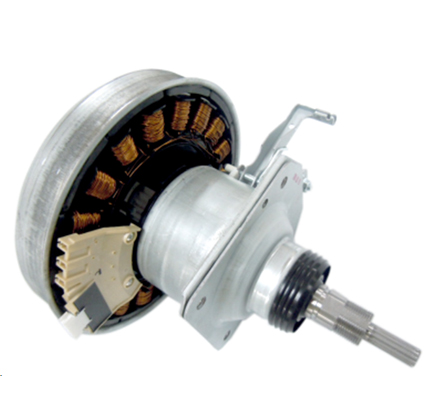

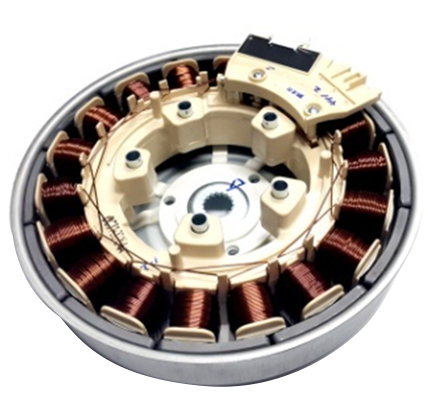

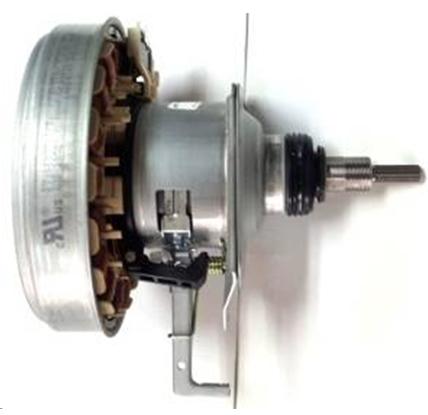

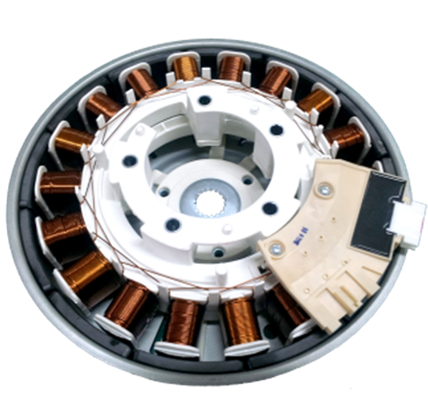

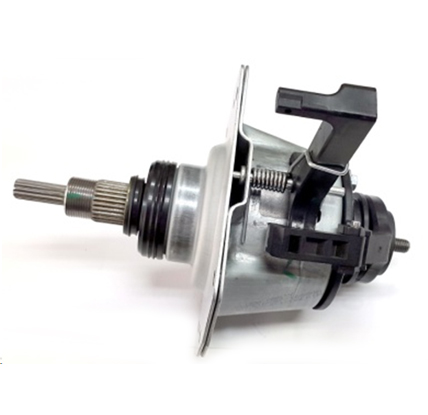

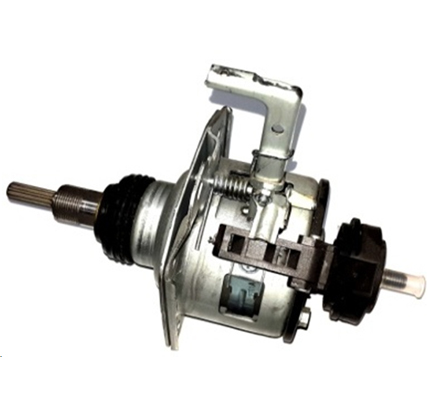

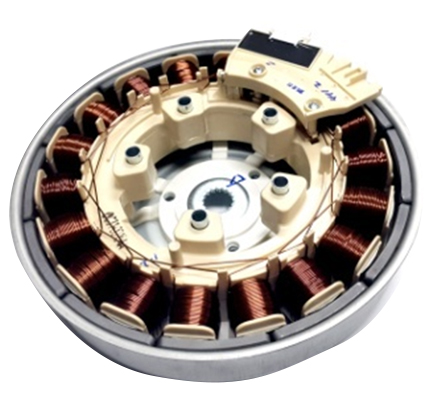

세탁기용 SDM 모터 (SDM+CLUTCH)
AC 전자동모터, DD 모터, SDM CLUTCH 시스템 비교표
구분 소형 중형 대형
SDM + CLUTCH 모터

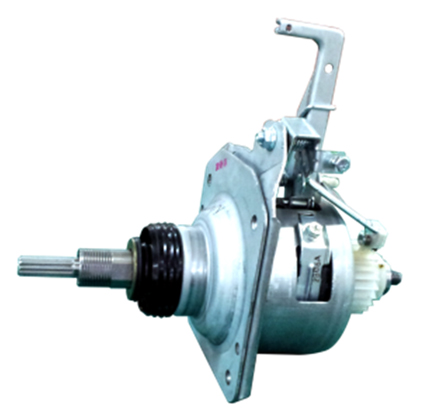

클러치
모터+클러치 양산중 양산중 양산중
소형
적용세탁기용량 모터 클러치 효율
탈수 세탁
5~10KG SDM500 10T 70~75% 78~83%
중형
적용세탁기용량 모터 클러치 효율
탈수 세탁
10~16KG SDM700 20A 75~80% 80~85%
대형
적용세탁기용량 모터 클러치 효율
탈수 세탁
17~21KG SDM700 30A 75~80% 80~85%

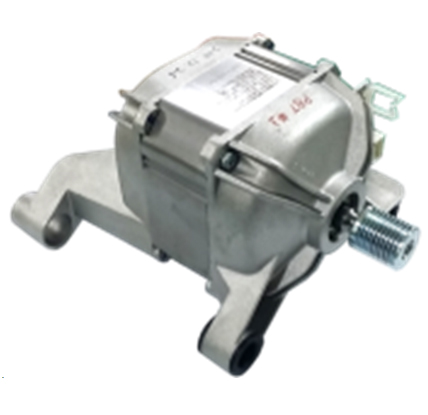

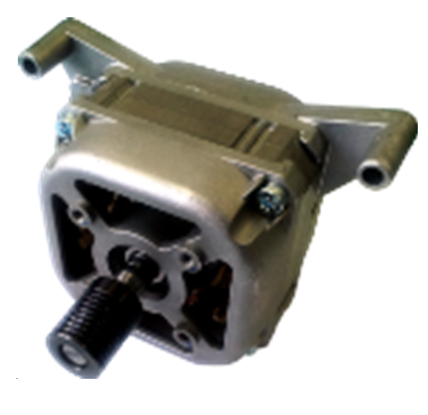

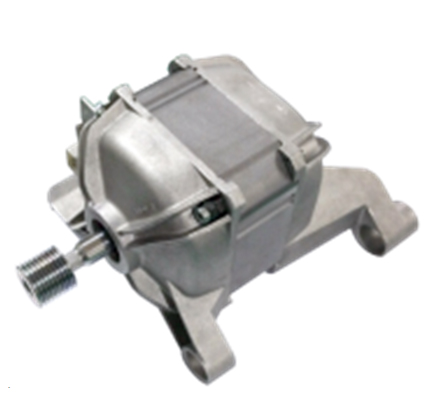

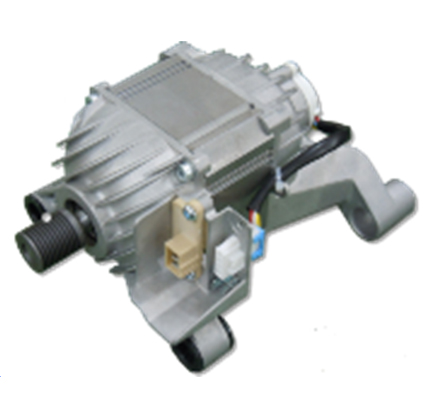

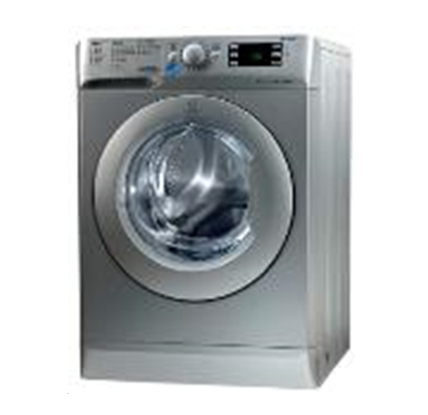

드럼세탁기(FL)용 3상 PM 모터
구분 1세대 PM 모터 2세대 PM 모터 3세대 PM 모터

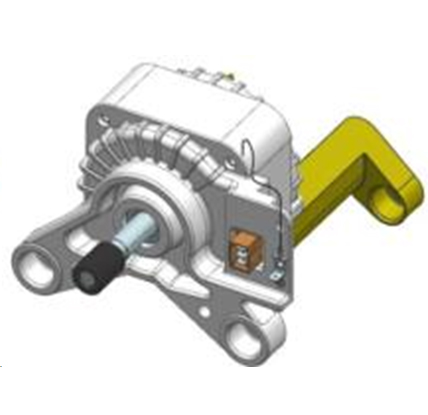

PM BELT DRIVEN MOTOR 개발중
양산중 양산중
1 세대 PM 모터
모델 슬롯 / 극수 마그네트 타입 하우징 타입/재질 Washer Capacity
FE PJT 9/6 Nd 마그네트 적용 IPM 타입 밀폐형/ AL 다이케스팅 하우징 6~12KG
2세대 PM 모터
모델 슬롯 / 극수 마그네트 타입 하우징 타입/재질 Washer Capacity
NW PJT 12/8 페라이트 마그네트 / SPOKE 타입 밀폐형/ AL 다이케스팅 하우징 6~16KG
3세대 PM 모터
모델 슬롯 / 극수 마그네트 타입 하우징 타입/재질 Washer Capacity
2세대 NW PJT 12/8 페라이트 마그네트 / SPOKE 타입 밀폐형 / BMC 6~16KG
